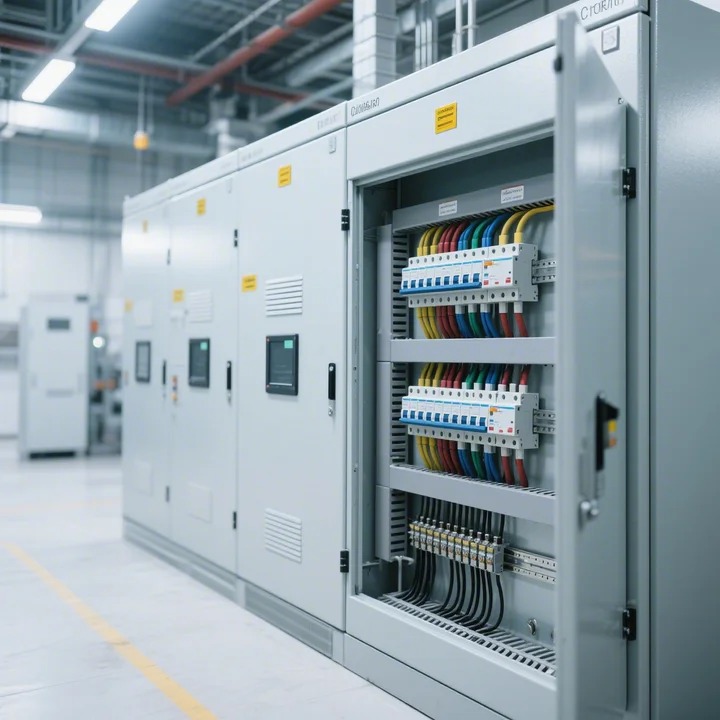

FABRIKASI WIRING/MERAKIT PANEL LISTRIK 3 PHASE

by wikinsurabaya Uncategorized

Fabrikasi dan perakitan panel listrik 3 fasa adalah proses teknis yang melibatkan pemasangan komponen proteksi, kontrol, dan distribusi ke dalam sebuah box panel sesuai standar keamanan seperti PUIL (Persyaratan Umum Instalasi Listrik). Proses ini sangat krusial untuk memastikan distribusi daya 380V pada industri atau gedung berjalan stabil dan aman.

Komponen Utama Panel 3 Fasa

Menurut sumber teknis dari Solarcell PJU dan Laskar Otomasi, berikut adalah komponen yang wajib ada dalam perakitan panel 3 fasa:

  • MCCB (Molded Case Circuit Breaker): Berfungsi sebagai pemutus utama arus listrik dan pelindung beban berlebih pada kapasitas besar.
  • MCB (Miniature Circuit Breaker): Digunakan untuk memproteksi sirkuit cabang atau rangkaian kontrol dari korsleting.
  • Busbar (Rel Penghantar): Batang tembaga yang berfungsi sebagai titik distribusi aliran listrik untuk fasa R, S, T, dan Netral.
  • Kontaktor Magnetik: Sakelar otomatis yang bekerja berdasarkan induksi magnetik, sering digunakan untuk kontrol motor listrik.
  • Pilot Lamp & Alat Ukur: Lampu indikator fasa serta voltmeter/amperemeter untuk memantau tegangan dan arus yang mengalir.
  • Terminal Block & Kabel: Titik koneksi antar komponen; kabel fasa harus mengikuti kode warna PUIL (Hitam: R, Cokelat: S, Abu-abu: T, Biru: Netral).

Langkah-Langkah Perakitan (Step-by-Step)

Proses fabrikasi harus dilakukan secara sistematis untuk menghindari kesalahan fatal:

  1. Perencanaan & Desain: Menentukan kapasitas daya (KVA) dan membuat skema wiring berdasarkan kebutuhan beban.
  2. Pemasangan Komponen Dasar: Memasang box panel, ducting kabel, dan rel komponen (DIN rail) di dalam panel.
  3. Wiring Sisi Daya (Power): Menghubungkan input PLN ke MCCB utama, lalu mendistribusikannya ke busbar dan MCB pembagi menggunakan kabel dengan penampang yang sesuai.
  4. Wiring Sisi Kontrol: Merakit jalur kendali menggunakan MCB 1 fasa untuk menghidupkan kontaktor, lampu indikator, atau push button.
  5. Pemasangan Grounding: Menghubungkan kabel pembumian (kuning-hijau) ke batang arde untuk memastikan keselamatan jika terjadi kebocoran arus.
  6. Pengujian (Testing): Melakukan pengecekan koneksi kabel serta uji tegangan antar fasa (R-S, S-T, T-R harus sekitar 380V) sebelum dioperasikan

Standar Keamanan & Perawatan

Sangat disarankan untuk mengikuti standar IEC 61439 dalam desain panel untuk menjamin keandalan jangka panjang. Perawatan rutin seperti pembersihan panel dari debu dan pengecekan kekencangan baut pada terminal block sangat penting untuk mencegah terjadinya panas berlebih (overheating) yang dapat memicu kebakaran.

Apakah Anda memerlukan spesifikasi ukuran kabel atau kapasitas MCB tertentu untuk beban motor listrik Anda?
